詳細情報 |
|||
| 電圧: | 220v | 力: | 1.5 KW |
|---|---|---|---|
| 段階: | 三相単一フェーズ | 通信プロトコル: | Modbus/CANopen/EtherCAT |
| エンコーダー: | 2500ライン ホールの増加エンコーダー | 評価される流れ: | 6A |
| 入力: | アナログ/脈拍 | 制御モード: | 位置/速度/トルク |
| 適用: | プリンター、パッキング機械 | 頻度: | 4KHz |
| ハイライト: | 1.5KW ACサーボ ドライブ,4KHz ACサーボ ドライブ,ホールのエンコーダー1.5KW ACサーボ アンプ |
||
製品の説明

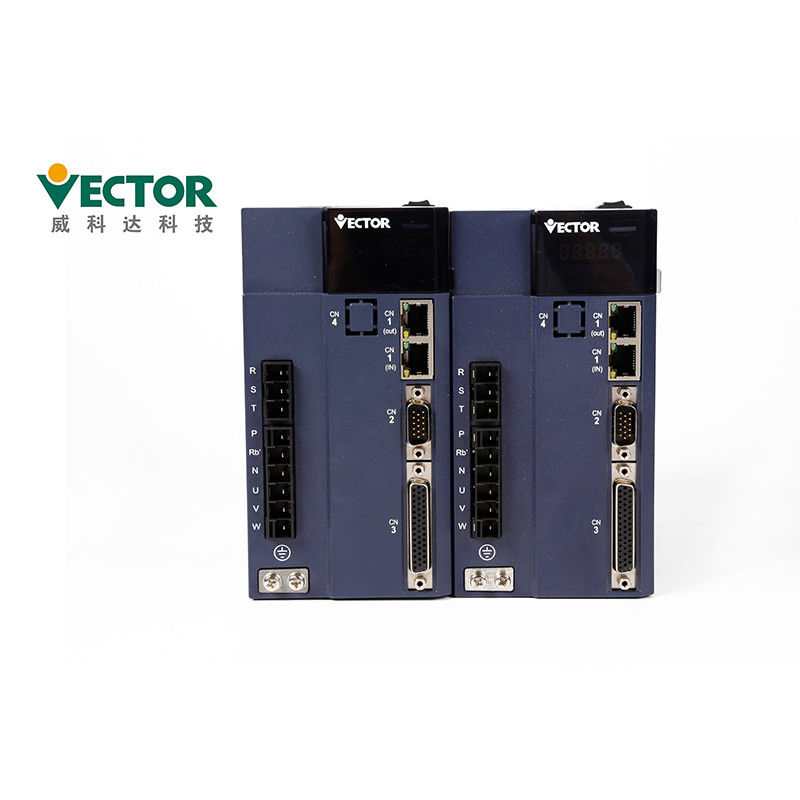

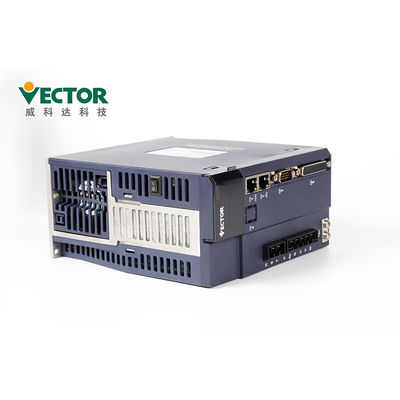

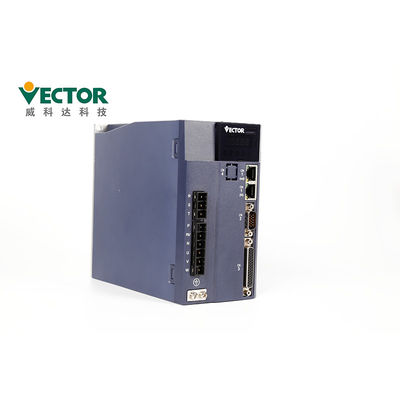

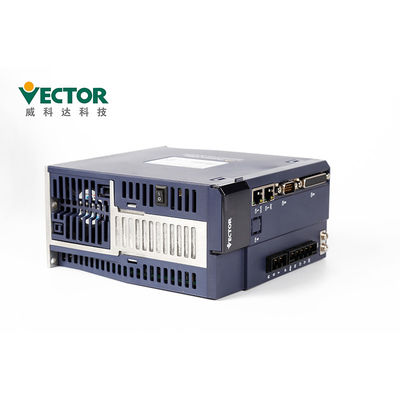

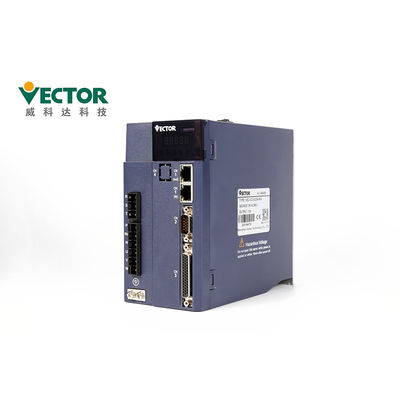

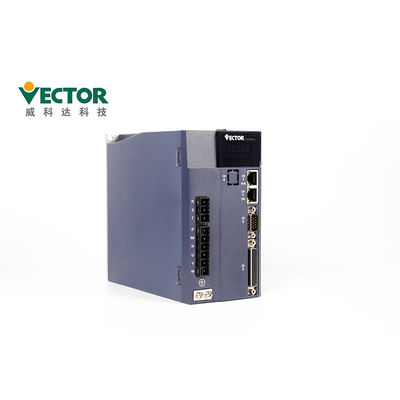

1.5 KW 2500ライン ホールの増加エンコーダーが付いている三相ACサーボ アンプは印字機に適用する
及びhttps://youtu.be/MLOjiU3erJs;
17年間以上サーボ・システムのベクトルTech. Focus。
より適用範囲が広い、より正確
タイプ:ACサーボ ドライブ
力カバー: 200W-110KW、OEM Uper 250KW
段階:単一/三相220V
コミュニケーション タイプ:Modbus/CanOpen/EtherCAT
制御モード:位置、速度およびトルクの制御モード
エンコーダーのタイプ:増加2500ライン+ホールのエンコーダー;増加2500ライン;ビット玉川の17/23の絶対エンコーダー;
ビットNikonの24の絶対エンコーダー
製品の説明
| プロダクト | ACサーボ ドライブ |
| ブランド | ベクトル |
| モデルいいえ。 | VEC-VC-00623H-M-E |
| 力 | 1.5KW |
| 電圧 | 220V |
| 段階 | 三相 |
| 評価される流れ | 6A |
| 通信プロトコル | Modbus/CANopen/EtherCAT |
| エンコーダー | 増加2500ライン+ホールのエンコーダー; |
サーボ ドライブ仕事はいかにあるか。位置の制御モデル、速度制御モデルおよびTrogueの制御モデル。
| 電圧 | 制御モード | 単相/三相全制御の改正 SVPWM調節 |
| エンコーダー | エンコーダーのフィードバック | 増加2500脈拍+ホールのエンコーダー; 増加2500脈拍; 17bit玉川の絶対エンコーダー; 23bit玉川の絶対エンコーダー; 24bit Nikonの絶対エンコーダー; |
| 脈拍命令は入った | 脈拍のタイプ | 差動入力、開いたコレクター |
| 周波数範囲 | 差動入力:0-500kHzの1usより大きい脈拍幅 開いたコレクター:0-300kHzの2.5usより大きい脈拍幅 |
|
| 脈拍モード | 脈拍+方向;ABのプラス;CW+CCW; | |
| アナログ入力 | 電圧範囲 | -10Vへの10V |
| 入れられたインピーダンス | 10kΩ | |
| 最高の頻度 | 1.5kHz | |
| DI/DOのインターフェイスの種類 | NPN/PNP | |
| コミュニケーション | Modbus/CANopen/EtherCAT | |
| 位置モード | 命令入れられた方法 | 脈拍命令 内部計画の位置 > 目標位置、速度、加速および減速による計画 時間 > 台形速度のカーブ > 立方速度のカーブ > 絶対/相対的なコマンド モード |
| 指示の滑らかになるモード | 低域ろ過/中央のろ過 | |
| 電子ギヤ比率 | N/M;（M=1~2147483647、N=1~2147483647） | |
| トルクの限界 | 内部トルクの限界/アナログのトルクの限界 | |
| 正方向送りの補償 | 速度の正方向送り/トルクの正方向送り | |
| トルクの補償 | 固定トルクの補償/アナログのトルクの補償/ 自動トルクの補償; |
|
| 速度のContolモード | 命令によって入れられるタイプ | 脈拍の頻度/アナログ/内部計画の速度 |
| 速度制御の範囲 | 1~max速度 | |
| 帯域幅 | 1kHz | |
| トルクの限界 | 内部トルクの限界/アナログのトルクの限界 | |
| 指示の滑らかになるモード | 低域ろ過/中央のろ過 | |
| 正方向送りの補償 | トルクの正方向送り | |
| トルクの補償 | 固定トルクの補償/アナログのトルクの補償/ 自動トルクの補償; |
|
| トルクの制御モード | 命令によって入れられるタイプ | 内部トルクの参照/アナログ制御のトルク |
| トルクの補償 | 固定トルクの補償/アナログのトルクの補償/ 自動トルクの補償; |
|
| 制限速度 | 内部制限速度/アナログの制限速度 |
サーボ ドライブについてのサーボ ドライブ記述Detaails、サーボ ドライブ モデルを選び取付けをする方法をか。
付属品
| 付属の名前 | イメージ | ||
| Satandardの予備品 | 力ターミナル | |
E1のE2構造ドライブに合わせなさい |
| Cn3エンコーダーのプラグ | |
運転者の側面のエンコーダーのプラグ | |
| Cn4制御端末装置のプラグ | |
入出力信号ターミナル、ユーザーの配線 | |
| エンコーダーの関係ライン | |
標準的なケーブル長は顧客に従って3、5、8、10、13、15メートル、である 必要性は独立したコネクターを提供する |
|
| 電力線 | |
標準的なケーブル長は顧客に従って3、5、8、10、13、15メートル、である 必要性は独立したコネクターを提供する |
|
| ドライブ監視ライン | |
リモート・モニタリングおよびファームウェア更新ができるようにソフトウェアを接続し、調節しなさい | |
| 予備品の購入 | RS232アダプター ケーブルへのUSB | |
必要ならば、自己の購入 |
| イーサネット通信回線 | |
必要ならば、自己の購入 |
証明書
受渡し時間および船積みの方法
| 量 | 1-5のキット | 50-100のキット | 200-500のキット |
| 受渡し時間 | 3日以内に | 5-10日 | 15-25日 |
1. 小さい順序のために私達は1週以内の配達常にできる。
2. 私達のプロダクトは空気、土地または海を経てshippiedできる。
