1500w 3000rpm ACサーボ・システムEtherCATバス タイプ

製品の説明

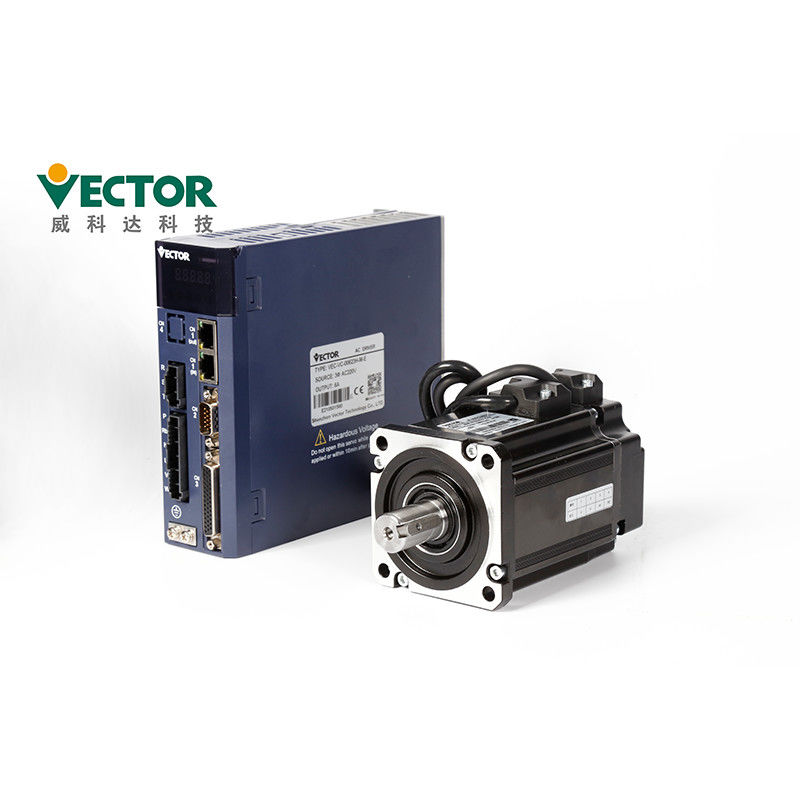

EtherCATバス タイプAC Servopack 1500wサーボ運転者および3000rpmサーボ モーター

より適用範囲が広い、より正確

サーボ ドライブ+サーボ モーター

力は200W-110KWをカバーする

単一/三相220V/380V

Modbus/CanOpen/EtherCAT

位置、速度およびトルクの制御モード

増加2500ライン+ホールのエンコーダー;増加2500ライン;ビット玉川の17/23の絶対エンコーダー;
ビットNikonの24の絶対エンコーダー

製品の説明

サーボ ドライブについてのサーボ ドライブ記述Detaails、サーボ ドライブ モデルを選び取付けをする方法をか。

●乾燥した、丈夫なプラットホームに運転者を取付けなさい。よい換気を維持しなさい

取付けの間の熱放散およびよい基づいていることを維持するため。

●機能不全を避けるために指定方向に取付けなさい。

●取付けた場合、サーボ運転者がで指定されて飼われることを確認しなさい

キャビネットおよび他の機械の内部の表面からの間隔、さもなければそれにより火か機能不全を引き起こすかもしれない。

●取付けた場合、吸引および排気ポートを妨げないし、の中の異物を許可してはいけない

入るべきプロダクトさもなければそれにより内蔵部品の老化することによる機能不全か火を引き起こすかもしれない。

●これが傷害で起因するかもしれないようにこのプロダクトにまたはの下に重い目的を置いてはいけない。

●次の環境に取付けなさい:

直接日光のない1.places;

周囲温度が0の°のCから55 °の範囲にCあるところ2.Locations;

0%から95%の範囲の3.Relative湿気、および凝縮無し;

水滴、蒸気、塵および油性塵の自由な4.Locations;

高熱装置がないところ5.Locations;

6.Non腐食性の、可燃性ガスおよび液体の場所;

7.Itは水、オイルおよび薬をはねかけて容易ではない;

放射性放射--にさらされない8.places;

9.Strongおよび振動なしの場所;

電磁石の騒音干渉がないところ10.Locations。

注意をワイヤーで縛ること

●主力供給のために単相220Vを使用しないことを推薦する

段階の欠乏による電気分解コンデンサーへの損害を与えるかもしれないかどれが。

●配線をパワーのの間に変えてはいけない、さもなければにより電気を引き起こすかもしれない

衝撃か傷害。

●専門の技術者、さもなければそれによって配線か点検を行いなさい

感電かプロダクト失敗をもたらすかもしれない。

●注意深く配線および電源を確認するため。出力回路

異なった電圧の間違いか適用をワイヤーで縛ることがショートさせた原因であるように。ブレーキは作動しない

機械損傷か人身傷害で起因するかもしれない欠陥の上で起こる時。

●のU、VおよびWターミナルに入力パワーケーブルを接続してはいけない

ドライブ。さもなければ、サーボ運転者は傷つく。

●ワイヤーで縛った場合、送電線および信号ケーブルを同じ管を通して渡さないし、束ねてはいけない

一緒にそれら。2間の間隔は干渉を避ける以上30cmあるべきである。

●運転者のアース端子は漏出を避け、システムの干渉を減らすために基づいていなければならない

そしてグラウンド ワイヤーの直径は電源ラインの上の同じとまたはべきである。

●AC電源およびDC電源、に接続しなさい指定されるサーボ単位に接続した場合

ターミナル。そうする失敗は機能不全か火で起因するかもしれない。

●ワイヤーで縛る長さのために、命令入力ラインは3mまでであり、エンコーダー ラインは20mまでである。

●信号ケーブルおよびエンコーダー ケーブルのためにねじれ二線式保護されたケーブルを使用しなさい、

そして単一の端が付いている盾をひいた。

●運転者のU、V、WターミナルおよびモーターのU、VおよびWターミナルは1つ接続されるべきである

名前に従って1つによって。それが間違って接続されれば、モーターは正常に作動できない。

●共通DCバス プロダクトは感圧性の抵抗器を要求し、配線は安全である。

●力が少なくとも5分の間消えていた後力を点検しなさい。

電源はサーボ ドライブの中に、高圧残るかもしれない切られる。従って、力に触れてはいけない

電源は切られた5分後ターミナルの内の、さもなければにより感電を引き起こすかもしれない。

●電源-入/切を頻繁に回してはいけない。それが必要にである時

オン/オフ絶えず回転は力、それまたは1分のより少しを一度制御する。電源セクション以来

サーボ運転者のコンデンサー、オン/オフの間の大きい現在充満（0.2秒の充満時間）の流れを持っている

電源。従って、力がオン/オフ頻繁に回れば、主要な回路部品の性能

サーボ運転者の中で低下させる。

●ターミナル ブロックねじが緩いですか、またはケーブルがあるとき力を適用してはいけない

緩く。さもなければ、それにより火を引き起こすかもしれない。

●次の位置の適切な保護の手段を、さもなければ取りなさい

機械は傷つくかもしれない:

1. 静電気による干渉を引き起こす位置;

2. 強い電界か強磁場を作り出す場所;

3. 放射の放射があるかもしれない位置;

4. 近くの電源コードが付いている場所。

作動の注意

●テスト操作では、事故を防ぐために、負荷無しでサーボ モーターをテストしなさい（に接続されない

運転者シャフト）、さもなければそれにより傷害を引き起こすかもしれない。

●支持機械を作動させ始めた場合機械に先立って一致させるユーザー変数を置きなさい。

変数設定なしで操作を始めれば、により機械損失か機能不全を引き起こすかもしれない。

●事故を、限界スイッチかストッパーを機械の移動可能な部品の端に取付けるために避けるためには、他ではそれは

機械損傷か傷害をもたらしなさい。

●これが生じるかもしれないように、変数設定への極度な変更を行なってはいけない

不安定な操作、機械損傷または傷害。

●電源が入れられるかまたは電源が断ち切られる時、サーボ運転者、外的なブレーキがかかる抵抗器の脱熱器、

モーター、等は高温状態にあるかもしれない。それに触れてはいけない、さもなければにより焼跡を引き起こすかもしれない。

●縦の軸線のサーボ モーターを使用した場合、仕事の部分が警報の下で落ちることを防ぐために安全装置を置きなさい、

旅行、等にさらに、終わる旅行が起こるとき、仕事を置くサーボ ロック停止をさもなければ行いなさい

部分は終わる旅行状態で落ちるかもしれない。

●操作の間に機械の動作範囲を入れてはいけない、他ではにより傷害を引き起こす。

●機械のサーボ モーターか移動可能な部品にの間に触れてはいけない

操作、さもなければそれにより傷害を引き起こす。

●信号の場合に安全を保障するために安全システムをセットアップしなさい

ライン破損。例えば、時旅行スイッチ（ない）信号に旅行スイッチ（鍋）上の陽性および否定的

出荷時設定で、それら安全に作動する切られる。

●電源を切った場合国家を離れてservoを置くことを忘れないでいなさい。

●電源-入/切を頻繁に回してはいけない。実際の操作が始まった後、電源-入/切間隔はもっとあるべきである

1時間より、他ではサーボ単位の中の部品は時期早尚に老化する。

●警報が起こるとき、原因が取除かれた再調節し、保障しなさい後警報を

安全、操作を再始動するために、さもなければそれにより傷害を引き起こし。

●正常なブレーキがかかることのためにブレーキ モーターのブレーキを使用してはいけない、他ではかもしれない

機能不全をもたらしなさい。

付属品:

	付属の名前	イメージ
Satandardの予備品	力ターミナル		E1のE2構造ドライブに合わせなさい
	Cn3エンコーダーのプラグ		運転者の側面のエンコーダーのプラグ
	Cn4制御端末装置のプラグ		入出力信号ターミナル、ユーザーの配線
	エンコーダーの関係ライン		標準的なケーブル長は顧客に従って3、5、8、10、13、15メートル、である 必要性は独立したコネクターを提供する
	電力線		標準的なケーブル長は顧客に従って3、5、8、10、13、15メートル、である 必要性は独立したコネクターを提供する
	ドライブ監視ライン		リモート・モニタリングおよびファームウェア更新ができるようにソフトウェアを接続し、調節しなさい
予備品の購入	RS232アダプター ケーブルへのUSB		必要ならば、自己の購入
	イーサネット通信回線		必要ならば、自己の購入

証明書

1. セリウム（EUの安全基準）;
2. IEC/EN61800-5-1:2007年（変数のセクション5-1の電気、上昇温暖気流およびエネルギーのための安全要求事項

速度の国民標準的なGB12668.501-2013に相当する電気運転者システム）、;

3、IEC/EN61800-3:2004年+ A1 （速度制御の電気運転者システム パート3電磁適合性標準

そして国民標準的なGB12668.3-2012に相当する特定のテスト方法）。

他の質問:

Q1. 適したモデルを選ぶ方法か。
:評価される力、流れ、電圧のためのあなたの条件を確認しなさい、

適したモデルに基づかせていた私達のモデル リストをトルクを与え、選びなさい;

Q2. プログラミング システムを置く方法か。
:私達のサーボ ドライブ サポート グローバル通信の議定書:Modbus/CANopen/EtherCAT、

ちょうどあなたの経験に続くプログラミングを作るため;

Q3. 私達のサーボ・システムについての出力領域は何であるか。
:私達の出力領域は0.2-110KWを、達するあなたの条件にカバーする;

Q4. フィードバックが使用している私達をインターフェイスさせるエンコーダーは何であるか。
:私達に多数のエンコーダーのフィードバック インターフェイスが、のようなある:増加/ワイヤー セービングのエンコーダー、

17 bit/23 bit/24ビット絶対エンコーダー、リゾルバー エンコーダー、等。
