詳細情報 |
|||
| 電圧: | 380V | 力: | 75kw |
|---|---|---|---|
| 段階: | 3段階 | 通信プロトコル: | CANopen |
| エンコーダー: | 17ビット絶対エンコーダー; | 評価される流れ: | 150A |
| 入出力: | 脈拍/アナログ | 制御モード: | トルク |
| 適用: | CNC | 製品名: | 高いトルクの精密なサーボ ドライブ |
| ハイライト: | 380V普遍的なサーボ ドライブ,75KW普遍的なサーボ ドライブ |
||
製品の説明
380V 75KWの三相非同期/同期高いトルク精密なサーボ ドライブ
高いトルクの精密なサーボ ドライブ
力75KW
三相380V
CanOpen/EtherCAT
トルクの制御モード
17ビット絶対エンコーダー;
製品の説明
| 製品名 | 高いトルクの精密なサーボ ドライブ |
| ブランド | ベクトル |
| モデルいいえ。 | VEC-VC-15033H-M-EA |
| 力 | 75KW |
| 入出力 | 脈拍/アナログ |
| 電圧 | 380V |
| 段階 | 三相 |
| 評価される流れ | 150A |
| 通信プロトコル | CanOpen/EtherCAT |
| エンコーダー | 17ビット絶対エンコーダー; |
設置注意
| 取付け 環境 条件 |
大気圧 | 86~106kPa |
| Mbientの湿気 | 0~55℃ | |
| 周囲温度 | 0~90%RH | |
| IPの評価 | IP20 | |
| 振動 | 0~4.9m/s^2 |
●取付けた場合、吸引および排気ポートを妨げないし、異物を許可してはいけない
入るべきプロダクトの中でさもなければそれにより内蔵部品の老化することによる機能不全か火を引き起こすかもしれない。
●これが傷害で起因するかもしれないようにこのプロダクトにまたはの下に重い目的を置いてはいけない。
●次の環境に取付けなさい:
直接日光のない1.places;
周囲温度が0の°のCから55 °の範囲にCあるところ2.Locations;
0%から95%の範囲の3.Relative湿気、および凝縮無し;
水滴、蒸気、塵および油性塵の自由な4.Locations;
高熱装置がないところ5.Locations;
6.Non腐食性の、可燃性ガスおよび液体の場所;
7.Itは水、オイルおよび薬をはねかけて容易ではない;
放射性放射--にさらされない8.places;
9.Strongおよび振動なしの場所;
電磁石の騒音干渉がないところ10.Locations。

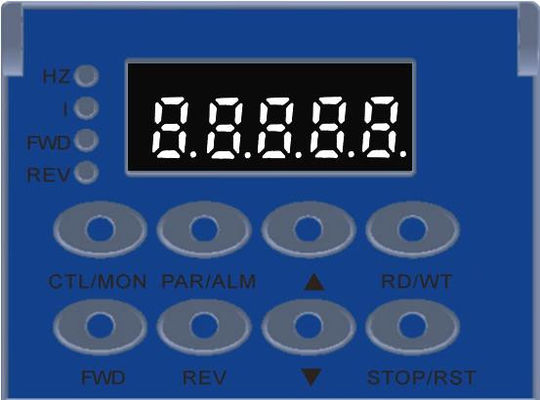

パネルは8つのボタンおよび5つのデジタル管を含んでいる。8つのボタンの5つだけは使用し
予約残りの3つのボタン。5つのボタンの一般的な機能は次テーブルで示されている。
| キー名 | 主機能 |
| PAR/ALM | モード スイッチ、前のメニューへのリターン |
| ▲（加えなさい） | 増加のLEDのデジタル管の点滅のビット値 |
| ▼（12月） | LEDのデジタル管の点滅ディジットの価値を減らしなさい |
| STOP/RST | 左にLED点滅の管を動かす;データの高い値を点検する 長くより5ビット;欠陥調整;Fn機能を実行しなさい |
| RD/WT | 読み書きパラメータ値;fnのページに入りなさい |
付属品:
| 付属の名前 | イメージ | ||
| Satandardの予備品 | 力ターミナル | |
E1のE2構造ドライブに合わせなさい |
| Cn3エンコーダーのプラグ | 運転者の側面のエンコーダーのプラグ | ||
| Cn4制御端末装置のプラグ | 入出力信号ターミナル、ユーザーの配線 | ||
| エンコーダーの関係ライン | 標準的なケーブル長は顧客に従って3、5、8、10、13、15メートル、である 必要性は独立したコネクターを提供する |
||
| 電力線 | 標準的なケーブル長は顧客に従って3、5、8、10、13、15メートル、である 必要性は独立したコネクターを提供する |
||
| ドライブ監視ライン | リモート・モニタリングおよびファームウェア更新ができるようにソフトウェアを接続し、調節しなさい | ||
| 予備品の購入 | RS232アダプター ケーブルへのUSB | 必要ならば、自己の購入 | |
| イーサネット通信回線 | 必要ならば、自己の購入 |
証明書
1.セリウム（EUの安全基準）;
2. IEC/EN61800-5-1:2007年（のセクション5-1の電気、上昇温暖気流およびエネルギーのための安全要求事項
可変的な速度の国民標準的なGB12668.501-2013に相当する電気運転者システム）、;
3、IEC/EN61800-3:2004年+ A1 （速度制御の電気運転者システム パート3電磁適合性
国民標準的なGB12668.3-2012に相当する標準そして特定のテスト方法）。
質の点検:
4回の生産のテスト
hoursTesting 2倍24
船積みの前の100%の点検
受渡し時間および船積みの方法
1. 小さい順序のために私達は1週以内の配達常にできる。
2. 私達のプロダクトは空気、土地または海を経てshippiedできる。
| サーボ ドライブのパッキングの細部 | |||
| プロダクト | E1 （3-6A） | E2 （7-12A） | E3 （16-27A） |
| Ctn。サイズ | 280*208*78 | 280*208*112 | 375*290*155 |
私達のチーム:
