詳細情報 |
|||
| 電圧: | 380V | 力: | 3KW |
|---|---|---|---|
| 評価される流れ: | 12A | 定格速度: | 2000のrpm |
| 評価されるTorgue: | 14.3N.m | 段階: | 3段階 |
| モーター フランジのサイズ: | 130mm | 通信プロトコル: | Modbus/CANopen/EtherCAT |
| モデル: | VEC-VC-01233H-M-E/130ME-00320A33-MF2M | 適用: | 機械を形作る金属 |
| ハイライト: | 380V ACサーボ・システム,2000rpm ACサーボ・システム,2000rpmサーボ機構 システム |
||
製品の説明

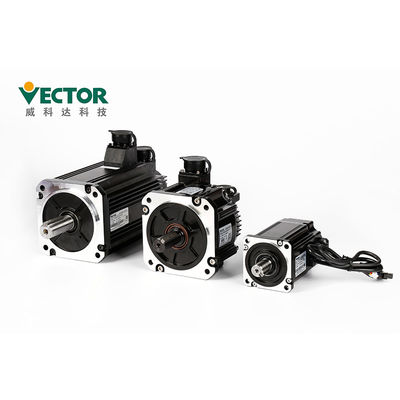

3kw 2000rpm ACサーボ モーター ドライブ機械を形作る金属のための絶対サーボ・システムのキット
絶対サーボ・システムのキット
交流電力380V 3KW
増加2500脈拍と三相+ホールのエンコーダー;
Modbus/CANopen/EtherCAT Commucationのプロトコル タイプ
製品の説明
| プロダクト | 絶対サーボ・システムのキット |
| ブランド | ベクトル |
| モデルいいえ。 | VEC-VC-01233H-M-E/130ME-00320A33-MF2M |
| 力 | 3KW |
| 電圧 | 380V |
| 段階 | 三相 |
| 定格速度 | 2000のrpm |
| 評価される流れ | 12A |
| 評価されるTorgue | 14.3N.m |
| 通信プロトコル | Modbus/CANopen/EtherCAT |
| 電圧 | 制御モード | 単相/三相全制御の改正 SVPWM調節 |
| エンコーダー | エンコーダーのフィードバック | 増加2500脈拍+ホールのエンコーダー; 増加2500脈拍; 17bit玉川の絶対エンコーダー; 23bit玉川の絶対エンコーダー; 24bit Nikonの絶対エンコーダー; |
| 脈拍命令は入った | 脈拍のタイプ | 差動入力、開いたコレクター |
| 周波数範囲 | 差動入力:0-500kHzの1usより大きい脈拍幅 開いたコレクター:0-300kHzの2.5usより大きい脈拍幅 |
|
| 脈拍モード | 脈拍+方向;ABのプラス;CW+CCW; | |
| アナログ入力 | 電圧範囲 | -10Vへの10V |
| 入れられたインピーダンス | 10kΩ | |
| 最高の頻度 | 1.5kHz | |
| DI/DOのインターフェイスの種類 | NPN/PNP | |
| 通信プロトコルのタイプ | Modbus/CANopen/EtherCAT | |

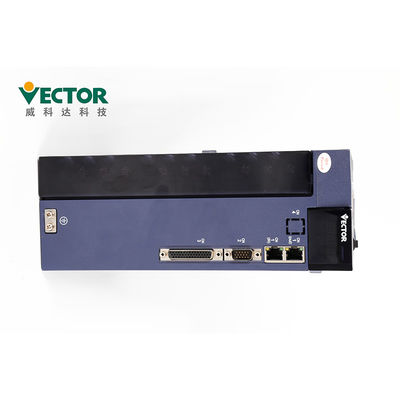

サーボ ドライブについての細部、サーボ ドライブ モデルを選び取付けをする方法をか。

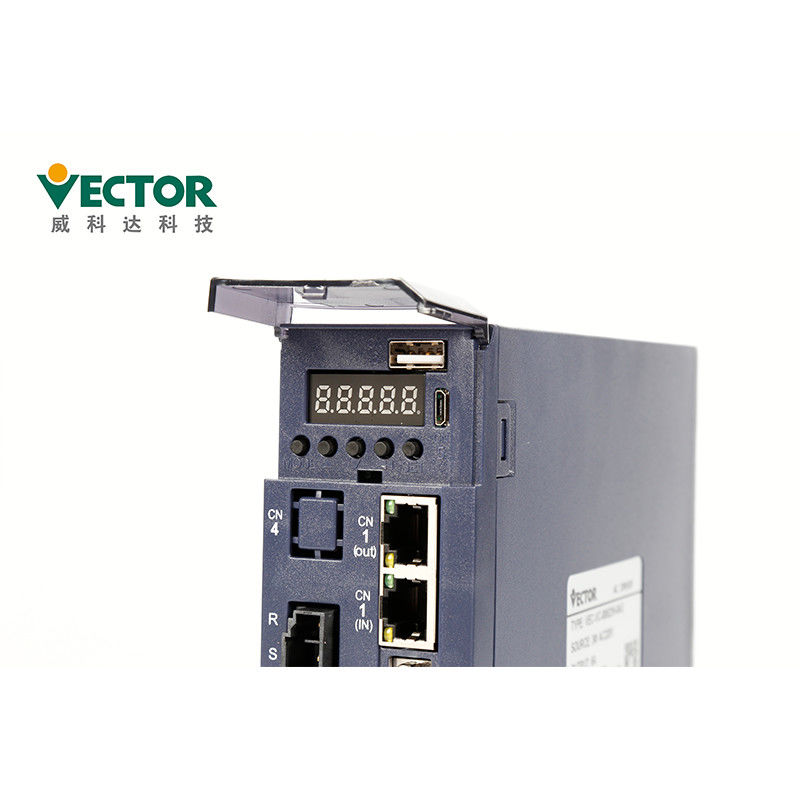

パネルは8つのボタンおよび5つのデジタル管を含んでいる。
8つのボタンの5つだけは予約残りの3つのボタン使用し。
5つのボタンの一般的な機能は次テーブルで示されている。
| キー名 | 主機能 |
| PAR/ALM | モード スイッチ、前のメニューへのリターン |
| ▲（加えなさい） | 増加のLEDのデジタル管の点滅のビット値 |
| ▼（12月） | LEDのデジタル管の点滅ディジットの価値を減らしなさい |
| STOP/RST | 左にLED点滅の管を動かす;データの高い値を点検する 長くより5ビット;欠陥調整;Fn機能を実行しなさい |
| RD/WT | 読み書きパラメータ値;fnのページに入りなさい |
取付け:
●乾燥した、丈夫なプラットホームに運転者を取付けなさい。よい換気を維持しなさい
取付けの間の熱放散およびよい基づいていることを維持するため。
●機能不全を避けるために指定方向に取付けなさい。
●取付けた場合、サーボ運転者がで指定されて飼われることを確認しなさい
キャビネットおよび他の機械の内部の表面からの間隔、さもなければそれにより火か機能不全を引き起こすかもしれない。
| 取付け 環境 条件 |
大気圧 | 86~106kPa |
| Mbientの湿気 | 0~55℃ | |
| 周囲温度 | 0~90%RH | |
| IPの評価 | IP20 | |
| 振動 | 0~4.9m/s^2 |
付属品:
| 付属の名前 | イメージ | ||
| Satandardの予備品 | 力ターミナル | |
E1のE2構造ドライブに合わせなさい |
| Cn3エンコーダーのプラグ | 運転者の側面のエンコーダーのプラグ | ||
| Cn4制御端末装置のプラグ | 入出力信号ターミナル、ユーザーの配線 | ||
| エンコーダーの関係ライン | 標準的なケーブル長は顧客に従って3、5、8、10、13、15メートル、である 必要性は独立したコネクターを提供する |
||
| 電力線 | 標準的なケーブル長は顧客に従って3、5、8、10、13、15メートル、である 必要性は独立したコネクターを提供する |
||
| ドライブ監視ライン | リモート・モニタリングおよびファームウェア更新ができるようにソフトウェアを接続し、調節しなさい | ||
| 予備品の購入 | RS232アダプター ケーブルへのUSB | 必要ならば、自己の購入 | |
| イーサネット通信回線 | 必要ならば、自己の購入 |
パッキング:
| サーボ ドライブのパッキングの細部 | |||||
| プロダクト | E1 （3-6A） | E2 （7-12A） | E3 （16-27A） | C015 （32-38A） | C022 （45-60A） |
| Ctn。サイズ | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
| 動きのコントローラーのパッキングの細部 | |||||
| プロダクト | VAの動き | VAの拡張 | VEの動き | VEの拡張（32） | VEの拡張（76） |
| Ctn。サイズ | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
受渡し時間および船積みの方法
| 量 | 1-5のキット | 50-100のキット | 200-500のキット |
| 受渡し時間 | 3日以内に | 5-10日 | 15-25日 |
1. 小さい順序のために私達は1週以内の配達常にできる。
2. 私達のプロダクトは空気、土地または海を経てshippiedできる。
Cetificates:
1. セリウム（EUの安全基準）;
2. IEC/EN61800-5-1:2007年（のセクション5-1の電気、上昇温暖気流およびエネルギーのための安全要求事項
可変的な速度の国民標準的なGB12668.501-2013に相当する電気運転者システム）、;
3、IEC/EN61800-3:2004年+ A1 （速度制御の電気運転者システム パート3電磁適合性
国民標準的なGB12668.3-2012に相当する標準そして特定のテスト方法）。
