詳細情報 |
|||
| 電圧: | 220V | 力: | 0.4KW |
|---|---|---|---|
| 評価される流れ: | 2.6A | 定格速度: | 3000のRPM |
| 評価されるTorgue: | 1.27N.m | 段階: | 3段階 |
| モーター フランジのサイズ: | 60mm | 通信プロトコル: | Modbus/CANopen/EtherCAT |
| モデル: | VEC-VC1-00323M-M-E/60ME-R4030A23-CF2 | 適用: | 紫外線平面プリンター |
| ハイライト: | 220Vサーボ動作制御システム,1.27Nmサーボ動作制御システム |
||
製品の説明
経済的な小さい力の低電圧220Vの三相普遍的な可変的な速度ドライブ
普遍的な可変的な速度ドライブ
交流電力220V 0.2KW

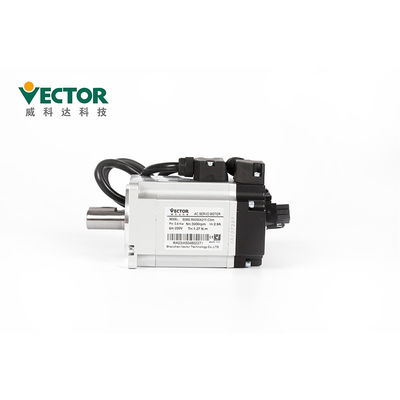

17/23bit玉川の絶対エンコーダーと三相;
Modbus/CANopen/EtherCAT Commucationのプロトコル タイプ
製品の説明

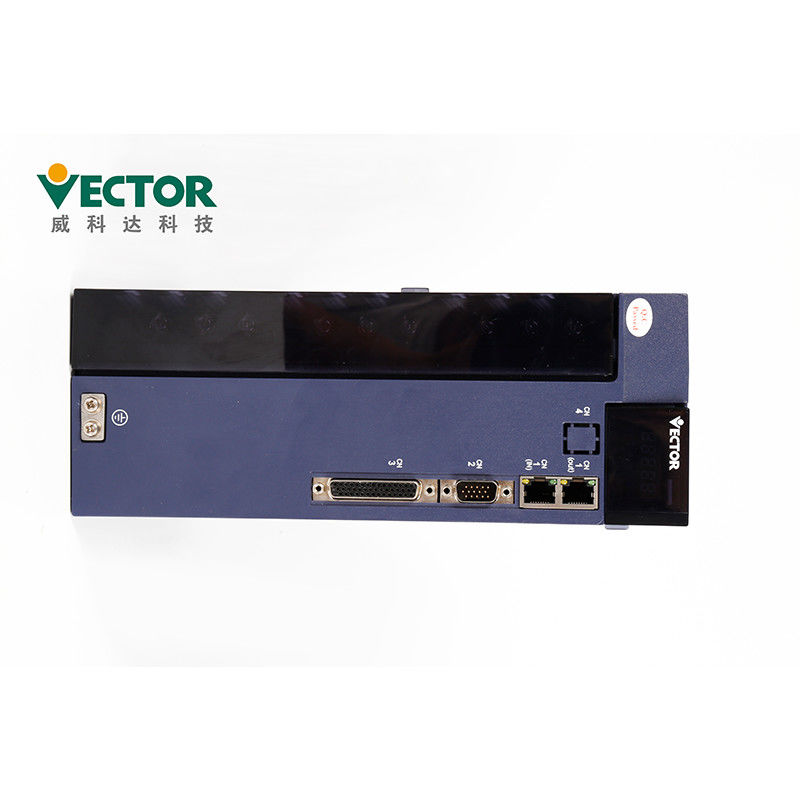

| プロダクト | ACボール紙の帽子の送り装置のためのサーボ ドライブ コントローラー |
| ブランド | ベクトル |
| モデルいいえ。 | VEC-VC-01233HC-M-E/180MB-00315A33F-MF2 |
| 力 | 0.4KW |
| 電圧 | 220V |
| 段階 | 三相 |
| 定格速度 | 3000のrpm |
| 評価される流れ | 2.6A |
| 評価されるTorgue | 1.27N.m |
| 通信プロトコル | Modbus/CANopen/EtherCAT |
| キー名 | 主機能 |
| モード | モード スイッチ、前のメニューへのリターン |
| ▲（加えなさい） | 増加のLEDのデジタル管の点滅のビット値 |
| ▼（12月） | LEDのデジタル管の点滅ディジットの価値を減らしなさい |
| ◄◄ （転位） | 左にLED点滅の管を動かす;データの高い値を点検する 長くより5ビット;欠陥調整;Fn機能を実行しなさい |
| 置きなさい | 読み書きパラメータ値 |
取付け:
●乾燥した、丈夫なプラットホームに運転者を取付けなさい。よい換気を維持しなさい
取付けの間の熱放散およびよい基づいていることを維持するため。
●機能不全を避けるために指定方向に取付けなさい。
●取付けた場合、サーボ運転者がで指定されて飼われることを確認しなさい
キャビネットおよび他の機械の内部の表面からの間隔、さもなければそれにより火か機能不全を引き起こすかもしれない。
| 取付け 環境 条件 |
大気圧 | 86~106kPa |
| Mbientの湿気 | 0~55℃ | |
| 周囲温度 | 0~90%RH | |
| IPの評価 | IP20 | |
| 振動 | 0~4.9m/s^2 |
作動の注意
●テスト操作では、事故を防ぐために、負荷無しでサーボ モーターをテストしなさい
（運転者シャフトに接続されなくて）、さもなければにより傷害を引き起こすかもしれない。
●支持機械を作動させ始めた場合機械に一致させるユーザー変数を置きなさい
先立って。変数設定なしで操作を始めれば、により機械損失か機能不全を引き起こすかもしれない。
●事故を避けるため、限界スイッチかストッパーを機械の移動可能な部品の端に取付けるため、
別の方法でそれにより機械損傷か傷害を引き起こす。
●これが生じるかもしれないように、変数設定への極度な変更を行なってはいけない
不安定な操作、機械損傷または傷害。
●電源が入れられるかまたは電源が断ち切られる時、サーボ運転者、外的なブレーキがかかることの脱熱器
抵抗器、モーター、等は高温状態にあるかもしれない。それに触れてはいけない、さもなければにより焼跡を引き起こすかもしれない。
●縦の軸線のサーボ モーターを使用した場合、仕事の部分が落ちることを防ぐために安全装置を置きなさい
旅行、等上のさらに警報は、終わる旅行が起こるとき置くサーボ ロック停止を行う、
別の方法で仕事の部分は終わる旅行状態で落ちるかもしれない。
●操作の間に機械の動作範囲を入れてはいけない、他ではにより傷害を引き起こす。
●操作の間に機械のサーボ モーターか移動可能な部品に触れてはいけない、他ではにより傷害を引き起こす。
●信号ライン破損の場合に安全を保障するために安全システムをセットアップしなさい。例えば、
旅行スイッチ（ない）信号に旅行スイッチ（鍋）上の陽性および否定的の切られる時
出荷時設定で、それらは安全に作動する。
●電源を切った場合国家を離れてservoを置くことを忘れないでいなさい。
●電源-入/切を頻繁に回してはいけない。実際の操作が始まった後、電源-入/切間隔はべきである
1時間以上であって下さい、他ではサーボ単位の中の部品は時期早尚に老化する。
●警報が起こるとき、原因が取除かれた再調節し、保障しなさい後警報を
安全、操作を再始動するために、さもなければそれにより傷害を引き起こし。
●正常なブレーキがかかることのためにブレーキ モーターのブレーキを使用してはいけない、他ではかもしれない
機能不全をもたらしなさい。
付属品:
| 付属の名前 | イメージ | ||
| Satandardの予備品 | 力ターミナル | |
E1のE2構造ドライブに合わせなさい |
| Cn3エンコーダーのプラグ | 運転者の側面のエンコーダーのプラグ | ||
| Cn4制御端末装置のプラグ | 入出力信号ターミナル、ユーザーの配線 | ||
| エンコーダーの関係ライン | 標準的なケーブル長は顧客に従って3、5、8、10、13、15メートル、である 必要性は独立したコネクターを提供する |
||
| 電力線 | 標準的なケーブル長は顧客に従って3、5、8、10、13、15メートル、である 必要性は独立したコネクターを提供する |
||
| ドライブ監視ライン | リモート・モニタリングおよびファームウェア更新ができるようにソフトウェアを接続し、調節しなさい | ||
| 予備品の購入 | RS232アダプター ケーブルへのUSB | 必要ならば、自己の購入 | |
| イーサネット通信回線 | 必要ならば、自己の購入 |
パッキング:
| サーボ ドライブのパッキングの細部 | |||||
| プロダクト | E1 （3-6A） | E2 （7-12A） | E3 （16-27A） | C015 （32-38A） | C022 （45-60A） |
| Ctn。サイズ | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
| 動きのコントローラーのパッキングの細部 | |||||
| プロダクト | VAの動き | VAの拡張 | VEの動き | VEの拡張（32） | VEの拡張（76） |
| Ctn。サイズ | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
受渡し時間および船積みの方法
| 量 | 1-5のキット | 50-100のキット | 200-500のキット |
| 受渡し時間 | 3日以内に | 5-10日 | 15-25日 |
1. 小さい順序のために私達は1週以内の配達常にできる。
2. 私達のプロダクトは空気、土地または海を経てshippiedできる。
Cetificates:
1. セリウム（EUの安全基準）;
2. IEC/EN61800-5-1:2007年（のセクション5-1の電気、上昇温暖気流およびエネルギーのための安全要求事項
可変的な速度の国民標準的なGB12668.501-2013に相当する電気運転者システム）、;
3、IEC/EN61800-3:2004年+ A1 （速度制御の電気運転者システム パート3電磁適合性
国民標準的なGB12668.3-2012に相当する標準そして特定のテスト方法）。
