詳細情報 |
|||
| 電圧: | 220V | 力: | 0.4KW |
|---|---|---|---|
| 段階: | 三相 | 通信プロトコル: | CANopen |
| エンコーダー: | 17bit玉川の絶対エンコーダー; | 評価される流れ: | 2.5A |
| 入出力: | 脈拍 | 制御モード: | 位置/速度/トルク |
| 適用: | ロボット | 製品名: | サーボ運転者 |
| ハイライト: | 24bitサーボ モーター運転者,2.4Nmサーボ モーター運転者,2.4Nmサーボ ディレクト・ドライブ |
||
製品の説明

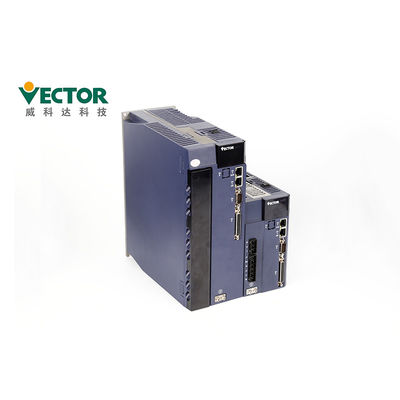

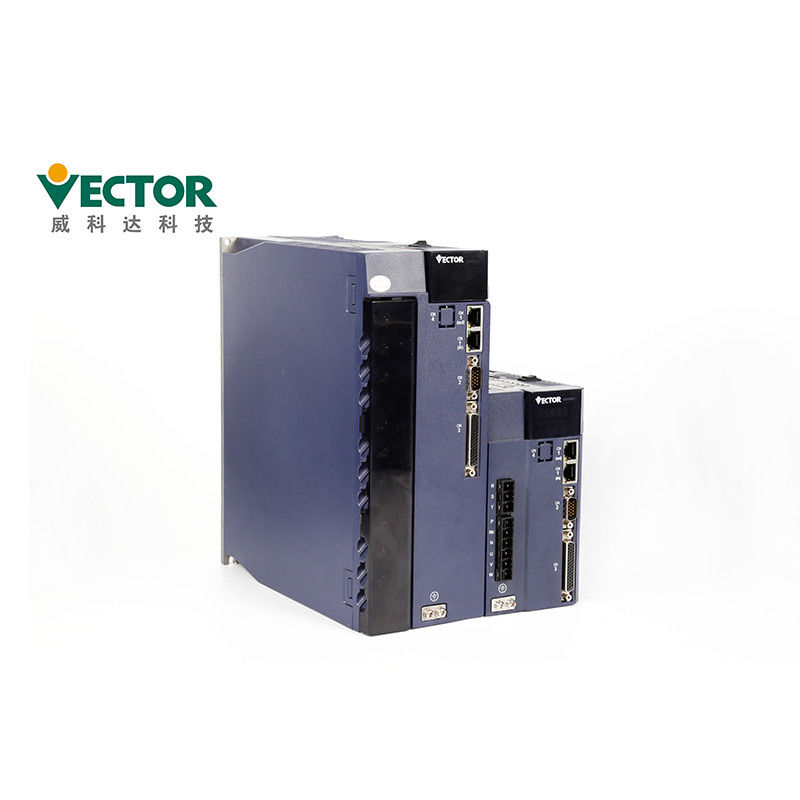

24bit絶対エンコーダーとの3000rpm 2.4Nm ACサーボ モーター運転者三相220V
製品の説明
| 製品名 | ACサーボ モーター ドライブ |
| ブランド | ベクトル |
| モデルいいえ。 | VEC-VC-00323HC-M-E |
| 力 | 0.75KW |
| 入出力 | 脈拍/アナログ |
| 電圧 | 220V |
| 段階 | 三相 |
| 評価される流れ | 3A |
| 通信プロトコル | Modbus |
| エンコーダー | 24bit絶対エンコーダー; |
設置注意
●乾燥した、丈夫なプラットホームに運転者を取付けなさい。よい換気を維持しなさい
取付けの間の熱放散およびよい基づいていることを維持するため。
●機能不全を避けるために指定方向に取付けなさい。
| 取付け 環境 条件 | 大気圧 | 86~106kPa |
| Mbientの湿気 | 0~55℃ | |
| 周囲温度 | 0~90%RH | |
| IPの評価 | IP20 | |
| 振動 | 0~4.9m/s^2 |
維持および点検注意
●力はついている間、配線を変えてはいけない、さもなければにより感電か傷害を引き起こすかもしれない。
●専門の技術者、さもなければそれによって配線か点検を行いなさい
感電かプロダクト失敗をもたらすかもしれない。
●力が少なくとも5分の間消えていた後力を点検しなさい。電源が切られても、
高圧はサーボ ドライブの中に残るかもしれない。従って、5分以内の力ターミナルに触れてはいけない
電源は切られた後、さもなければにより感電を引き起こすかもしれない。
●サーボ ドライブを取り替えた場合、の前に取り替えられるべきサーボ運転者のユーザー変数をバックアップしなさい
取り替え、およびバックアップを新しいサーボ ドライブに移し、次に操作を再始動するため、さもなければ
機械は傷つくかもしれない。
| キー名 | 主機能 |
| PAR/ALM | モード スイッチ、前のメニューへのリターン |
| ▲（加えなさい） | 増加のLEDのデジタル管の点滅のビット値 |
| ▼（12月） | LEDのデジタル管の点滅ディジットの価値を減らしなさい |
| STOP/RST | 左にLED点滅の管を動かす;データの高い値を点検する 長くより5ビット;欠陥調整;Fn機能を実行しなさい |
| RD/WT | 読み書きパラメータ値;fnのページに入りなさい |
他の質問:
Q1. 適したモデルを選ぶ方法か。
:評価される力、流れ、電圧のためのあなたの条件を確認しなさい、
適したモデルに基づかせていた私達のモデル リストをトルクを与え、選びなさい;
Q2. プログラミング システムを置く方法か。
:私達のサーボ ドライブ サポート グローバル通信の議定書:Modbus/CANopen/EtherCAT、
ちょうどあなたの経験に続くプログラミングを作るため;
証明書
1. セリウム（EUの安全基準）;
2. IEC/EN61800-5-1:2007年（のセクション5-1の電気、上昇温暖気流およびエネルギーのための安全要求事項
可変的な速度の国民標準的なGB12668.501-2013に相当する電気運転者システム）、;
3、IEC/EN61800-3:2004年+ A1 （速度制御の電気運転者システム パート3電磁適合性
国民標準的なGB12668.3-2012に相当する標準そして特定のテスト方法）。
質の点検:
4回の生産のテスト
hoursTesting 2倍24
船積みの前の100%の点検
受渡し時間および船積みの方法
1. 小さい順序のために私達は1週以内の配達常にできる。
2. 私達のプロダクトは空気、土地または海を経てshippiedできる。
| サーボ ドライブのパッキングの細部 | |||
| プロダクト | E1 （3-6A） | E2 （7-12A） | E3 （16-27A） |
| Ctn。サイズ | 280*208*78 | 280*208*112 | 375*290*155 |
