詳細情報 |
|||
| 電圧: | 220V | 力: | 2.2Kw |
|---|---|---|---|
| 段階: | /三相選抜して下さい | 通信プロトコル: | CanOpen/Ethercat/Modbus |
| エンコーダー: | 17/23bit玉川の絶対エンコーダー; | 評価される流れ: | 12A |
| 入出力: | 脈拍/アナログ | 制御モード: | トルクを与えなさい/位置/速度 |
| 適用: | 化学形成機械 | 製品名: | 化学形成機械のためのサーボ ドライブ2.2kW |
| ハイライト: | セリウムの小さいサーボ ドライブ,2.2KW小さいサーボ ドライブ,2.2KWサーボ モーター アンプ |
||
製品の説明
ACサーボ モーター、ボール紙の帽子の成形機のための380V 5.5kWのサーボ ドライブ

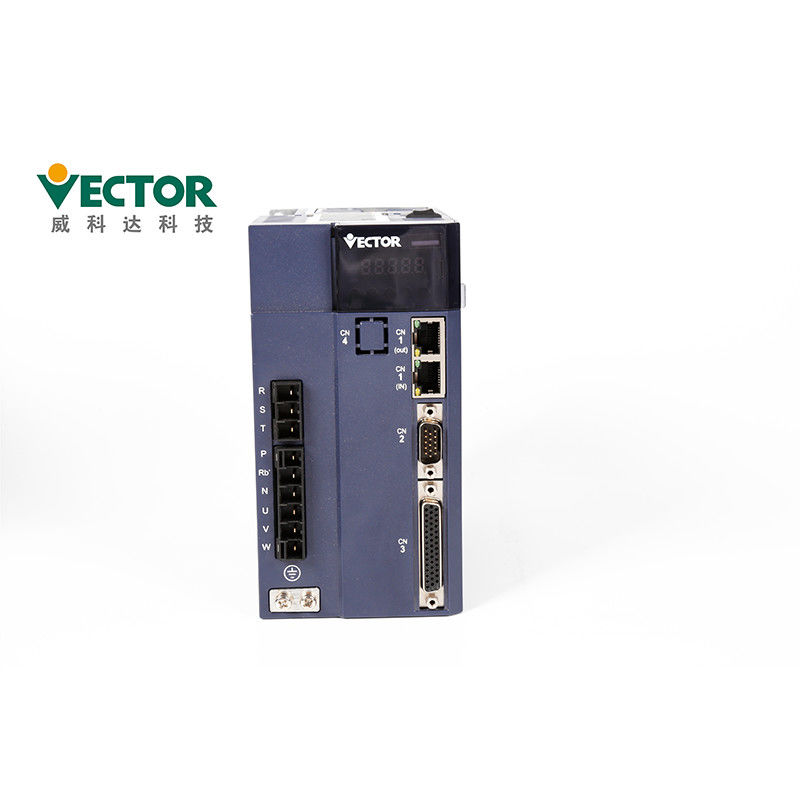

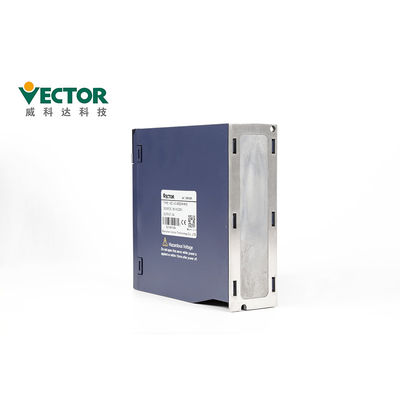

化学形成機械のためのサーボ ドライブ2.2kW
交流電力2.2KW
単一/三相220V
Modbus/CanOpen/EtherCAT
位置/速度/トルクの制御モード
17/23bit玉川の絶対エンコーダー;
製品の説明
| 製品名 | 織物機械のためのACサーボ モーター ドライブ |
| ブランド | ベクトル |
| モデルいいえ。 | VEC-VC-01223HC-M-E |
| 力 | 2.2KW |
| 入出力 | 脈拍/アナログ |
| 電圧 | 220V |
| 段階 | 単一/三相 |
| 評価される流れ | 12A |
| 通信プロトコル | Modbus/CanOpen/EtherCAT |
| エンコーダー | 17/23bit玉川の絶対エンコーダー; |
| 脈拍命令は入った | 脈拍のタイプ | 差動入力、開いたコレクター |
| 周波数範囲 | 差動入力:0-500kHzの1usより大きい脈拍幅 開いたコレクター:0-300kHzの2.5usより大きい脈拍幅 |
|
| 脈拍モード | 脈拍+方向;ABのプラス;CW+CCW; | |
| アナログ入力 | 電圧範囲 | -10Vへの10V |
| 入れられたインピーダンス | 10kΩ | |
| 最高の頻度 | 1.5kHz | |
| DI/DOのインターフェイスの種類 | NPN/PNP | |
| コミュニケーション | Modbus/CANopen/EtherCAT | |
設置注意
| 取付け 環境 条件 |
大気圧 | 86~106kPa |
| Mbientの湿気 | 0~55℃ | |
| 周囲温度 | 0~90%RH | |
| IPの評価 | IP20 | |
| 振動 | 0~4.9m/s^2 |
パネルは8つのボタンおよび5つのデジタル管を含んでいる。8つのボタンの5つだけは使用し
予約残りの3つのボタン。5つのボタンの一般的な機能は次テーブルで示されている。
| キー名 | 主機能 |
| PAR/ALM | モード スイッチ、前のメニューへのリターン |
| ▲（加えなさい） | 増加のLEDのデジタル管の点滅のビット値 |
| ▼（12月） | LEDのデジタル管の点滅ディジットの価値を減らしなさい |
| STOP/RST | 左にLED点滅の管を動かす;データの高い値を点検する 長くより5ビット;欠陥調整;Fn機能を実行しなさい |
| RD/WT | 読み書きパラメータ値;fnのページに入りなさい |
維持および点検注意
●力はついている間、配線を変えてはいけない、さもなければにより感電か傷害を引き起こすかもしれない。
●専門の技術者、さもなければそれによって配線か点検を行いなさい
感電かプロダクト失敗をもたらすかもしれない。
●力が少なくとも5分の間消えていた後力を点検しなさい。電源が切られても、
高圧はサーボ ドライブの中に残るかもしれない。従って、力ターミナルに中触れてはいけない
電源は切られた5分後、さもなければにより感電を引き起こすかもしれない。
●サーボ ドライブを取り替えた場合、前に取り替えられるべきサーボ運転者のユーザー変数をバックアップしなさい
取り替え、およびバックアップを新しいサーボ ドライブに移し、次に操作を再始動するため、
別の方法で機械は傷つくかもしれない。
付属品:
| 付属の名前 | イメージ | ||
| Satandardの予備品 | 力ターミナル | |
E1のE2構造ドライブに合わせなさい |
| Cn3エンコーダーのプラグ | 運転者の側面のエンコーダーのプラグ | ||
| Cn4制御端末装置のプラグ | 入出力信号ターミナル、ユーザーの配線 | ||
| エンコーダーの関係ライン | 標準的なケーブル長は顧客に従って3、5、8、10、13、15メートル、である 必要性は独立したコネクターを提供する |
||
| 電力線 | 標準的なケーブル長は顧客に従って3、5、8、10、13、15メートル、である 必要性は独立したコネクターを提供する |
||
| ドライブ監視ライン | リモート・モニタリングおよびファームウェア更新ができるようにソフトウェアを接続し、調節しなさい | ||
| 予備品の購入 | RS232アダプター ケーブルへのUSB | 必要ならば、自己の購入 | |
| イーサネット通信回線 | 必要ならば、自己の購入 |
証明書
1.セリウム（EUの安全基準）;
2. IEC/EN61800-5-1:2007年（のセクション5-1の電気、上昇温暖気流およびエネルギーのための安全要求事項
可変的な速度の国民標準的なGB12668.501-2013に相当する電気運転者システム）、;
3、IEC/EN61800-3:2004年+ A1 （速度制御の電気運転者システム パート3電磁適合性
国民標準的なGB12668.3-2012に相当する標準そして特定のテスト方法）。
質の点検:
4回の生産のテスト
hoursTesting 2倍24
船積みの前の100%の点検
受渡し時間および船積みの方法
1. 小さい順序のために私達は1週以内の配達常にできる。
2. 私達のプロダクトは空気、土地または海を経てshippiedできる。
| サーボ ドライブのパッキングの細部 | |||
| プロダクト | E1 （3-6A） | E2 （7-12A） | E3 （16-27A） |
| Ctn。サイズ | 280*208*78 | 280*208*112 | 375*290*155 |
