詳細情報 |
|||
段階: | 三相 | 電圧: | 380v |
---|---|---|---|
モデル: | VEC-VC-00733HC-M-E/130MB-2R625A33F-MF2 | 使用法: | 印字機 |
Certifictaes: | セリウム | エンコーダー: | 24のビット絶対エンコーダー |
通信プロトコル: | Modbus/CANopen/EtherCAT | 力: | 0.75kw |
ハイライト: | 3.5Nmサーボ動作制御システム,3.5Nm 750Wのサーボ動作制御システム,750Wサーボ モーター閉じたループの制御システム |
製品の説明

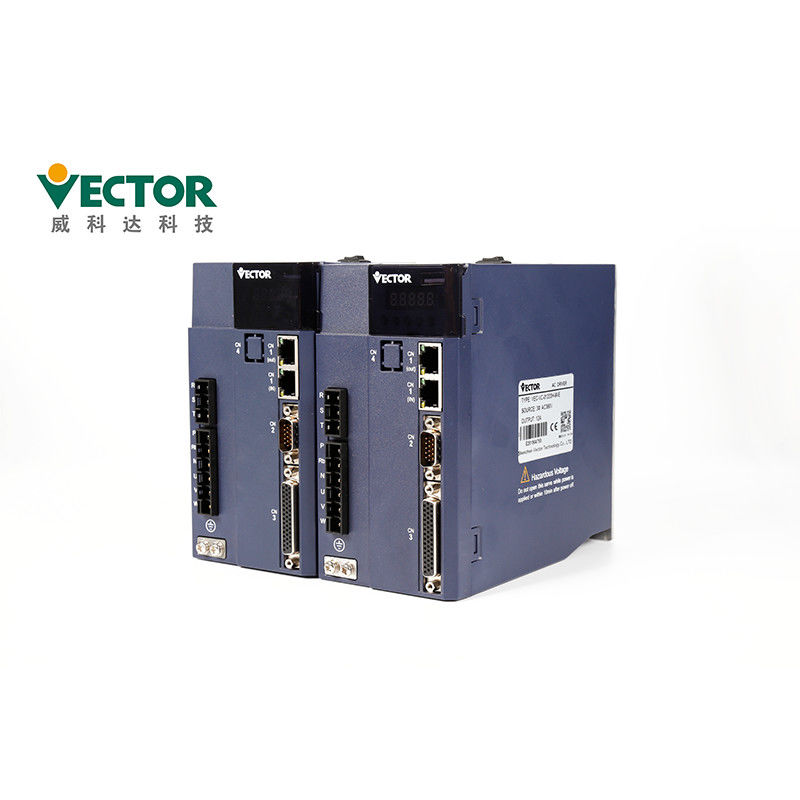

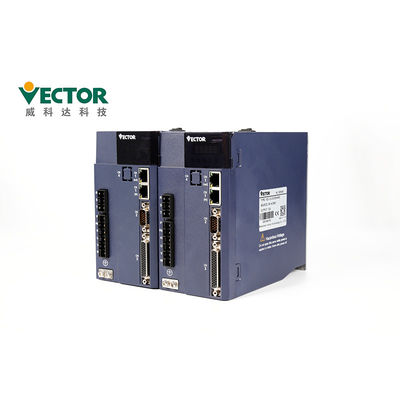

24bit絶対エンコーダーが付いている220V 3.5nm 750Wの雑種の閉ループ制御のサーボ運転者
雑種の閉ループ制御のサーボ運転者
交流電力0.75KW
三相380V
Modbus/CanOpen/EtherCAT
位置/速度/トルクの制御モード
24bit玉川の絶対エンコーダー;
製品の機能
製品名 | 閉じたループのステッピング モーターのキットのサーボ運転者 |
ブランド | ベクトル |
モデルいいえ。 | VEC-VC-00733HC-M-E/130MB-2R625A33F-MF2 |
Power4 | 0.75KW |
電圧 | 380V |
段階 | 三相 |
評価される流れ | 7A |
通信プロトコル | Modbus/CANopen/EtherCAT |
エンコーダー | 24のビット絶対エンコーダー |
slectingサーボ モーター モデル:
サーボ ドライブ取付け:
●乾燥した、丈夫なプラットホームに運転者を取付けなさい。よい換気を維持しなさい
取付けの間の熱放散およびよい基づいていることを維持するため。
●機能不全を避けるために指定方向に取付けなさい。
●取付けた場合、サーボ運転者がで指定されて飼われることを確認しなさい
キャビネットおよび他の機械の内部の表面からの間隔、さもなければそれにより火か機能不全を引き起こすかもしれない。
●取付けた場合、吸引および排気ポートを妨げないし、の中の異物を許可してはいけない
入るべきプロダクトさもなければそれにより内蔵部品の老化することによる機能不全か火を引き起こすかもしれない。
●これが傷害で起因するかもしれないようにこのプロダクトにまたはの下に重い目的を置いてはいけない。
●次の環境に取付けなさい:
直接日光のない1.places;
周囲温度が0の°のCから55 °の範囲にCあるところ2.Locations;
0%から95%の範囲の3.Relative湿気、および凝縮無し;
水滴、蒸気、塵および油性塵の自由な4.Locations;
高熱装置がないところ5.Locations;
6.Non腐食性の、可燃性ガスおよび液体の場所;
7.Itは水、オイルおよび薬をはねかけて容易ではない;
放射性放射--にさらされない8.places;
9.Strongおよび振動なしの場所;
電磁石の騒音干渉がないところ10.Locations。
作動の注意:
●テスト操作では、事故を防ぐために、負荷無しでサーボ モーターをテストしなさい
(運転者シャフトに接続されなくて)、さもなければにより傷害を引き起こすかもしれない。
●支持機械を作動させ始めた場合機械に一致させるユーザー変数を置きなさい
先立って。変数設定なしで操作を始めれば、により機械損失か機能不全を引き起こすかもしれない。
●事故を避けるため、限界スイッチかストッパーを機械の移動可能な部品の端に取付けるため、
別の方法でそれにより機械損傷か傷害を引き起こす。
●これが生じるかもしれないように、変数設定への極度な変更を行なってはいけない
不安定な操作、機械損傷または傷害。
●電源が入れられるかまたは電源が断ち切られる時、サーボ運転者、外面の脱熱器
ブレーキがかかる抵抗器、モーター、等は高温状態にあるかもしれない。それに触れてはいけない、さもなければにより焼跡を引き起こすかもしれない。
●縦の軸線のサーボ モーターを使用した場合、仕事の部分が落ちることを防ぐために安全装置を置きなさい
旅行、等上のさらに警報の下で、終わる旅行が起こるとき置くサーボ ロック停止を行いなさい、
別の方法で仕事の部分は終わる旅行状態で落ちるかもしれない。
●操作の間に機械の動作範囲を入れてはいけない、他ではにより傷害を引き起こす。
●機械のサーボ モーターか移動可能な部品にの間に触れてはいけない
操作、さもなければそれにより傷害を引き起こす。
●信号の場合に安全を保障するために安全システムをセットアップしなさい
ライン破損。例えば、時旅行スイッチに旅行スイッチ(鍋)上の陽性および否定的
(ない)信号は出荷時設定で、安全に作動する切られる。
●電源を切った場合国家を離れてservoを置くことを忘れないでいなさい。
●電源-入/切を頻繁に回してはいけない。実際の操作が始まった後、電源-入/切間隔
1時間以上あるべきである、他ではサーボ単位の中の部品は時期早尚に老化する。
●警報が起こるとき、原因が取除かれた再調節し、保障しなさい後警報を
安全、操作を再始動するために、さもなければそれにより傷害を引き起こし。
●正常なブレーキがかかることのためにブレーキ モーターのブレーキを使用してはいけない、他ではかもしれない
機能不全をもたらしなさい。

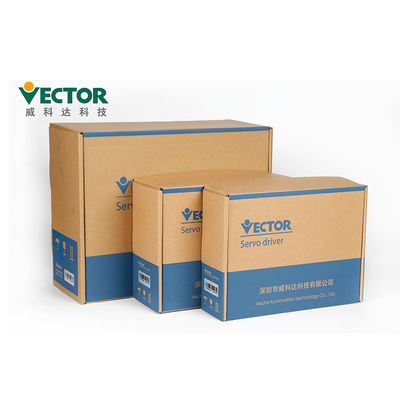

パッキングおよび出荷
サーボ ドライブのパッキングの細部 | |||||
プロダクト | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
Ctn。サイズ | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
動きのコントローラーのパッキングの細部 | |||||
プロダクト | VAの動き | VAの拡張 | VEの動き | VEの拡張(32) | VEの拡張(76) |
Ctn。サイズ | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
受渡し時間
量 | 1-5のキット | 50-100のキット | 200-500のキット |
受渡し時間 | 3日以内に | 5-10日 | 15-25日 |
1. 小さい順序のために私達は1週以内の配達常にできる。
2. 私達のプロダクトは空気、土地または海を経てshippiedできる。
付属品
付属の名前 | イメージ | ||
Satandardの予備品 | 力ターミナル | E1のE2構造ドライブに合わせなさい | |
Cn3エンコーダーのプラグ | 運転者の側面のエンコーダーのプラグ | ||
Cn4制御端末装置のプラグ | 入出力信号ターミナル、ユーザーの配線 | ||
エンコーダーの関係ライン | 標準的なケーブル長は顧客に従って3、5、8、10、13、15メートル、である 必要性は独立したコネクターを提供する |
||
電力線 | 標準的なケーブル長は顧客に従って3、5、8、10、13、15メートル、である 必要性は独立したコネクターを提供する |
||
ドライブ監視ライン | リモート・モニタリングおよびファームウェア更新ができるようにソフトウェアを接続し、調節しなさい | ||
予備品の購入 | RS232アダプター ケーブルへのUSB | 必要ならば、自己の購入 | |
イーサネット通信回線 | 必要ならば、自己の購入 |
セリウムの証明書
1. セリウム(EUの安全基準);
2. IEC/EN61800-5-1:2007年(のセクション5-1の電気、上昇温暖気流およびエネルギーのための安全要求事項
可変的な速度の国民標準的なGB12668.501-2013に相当する電気運転者システム)、;
3、IEC/EN61800-3:2004年+ A1 (速度制御の電気運転者システム パート3電磁適合性
国民標準的なGB12668.3-2012に相当する標準そして特定のテスト方法)。
