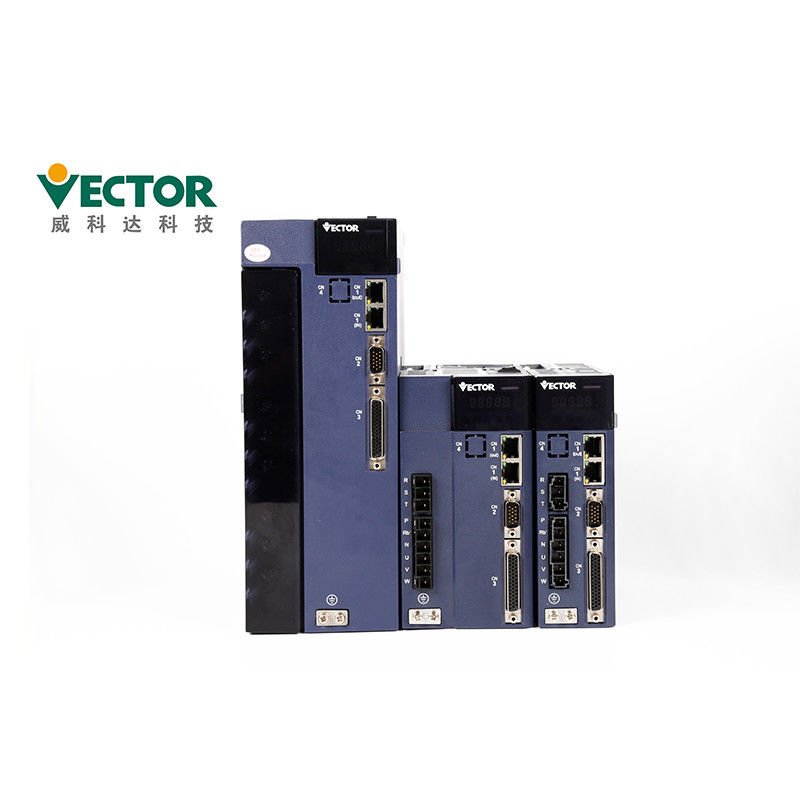

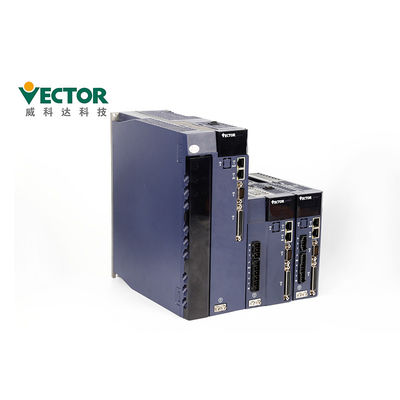

自由なエンコーダー ケーブルが付いている380V 18.5KWの閉じたループの段階的な運転者

製品の説明

自由なエンコーダー ケーブルが付いている380V 18.5KWの閉じたループAC Servoのドライブ

製品の説明

設置注意

●乾燥した、丈夫なプラットホームに運転者を取付けなさい。よい換気を維持しなさい

取付けの間の熱放散およびよい基づいていることを維持するため。

●機能不全を避けるために指定方向に取付けなさい。

●取付けた場合、サーボ運転者がで指定されて飼われることを確認しなさい

キャビネットおよび他の機械の内部の表面からの間隔、さもなければそれにより火か機能不全を引き起こすかもしれない。

●取付けた場合、吸引および排気ポートを妨げないし、プロダクトの中の異物が入らない注意してはいけない

別の方法でそれにより内蔵部品の老化することによる機能不全か火を引き起こすかもしれない。

●これが傷害で起因するかもしれないようにこのプロダクトにまたはの下に重い目的を置いてはいけない。

●次の環境に取付けなさい:

直接日光のない1.places;

周囲温度が0の°のCから55 °の範囲にCあるところ2.Locations;

0%から95%の範囲の3.Relative湿気、および凝縮無し;

水滴、蒸気、塵および油性塵の自由な4.Locations;

高熱装置がないところ5.Locations;

6.Non腐食性の、可燃性ガスおよび液体の場所;

7.Itは水、オイルおよび薬をはねかけて容易ではない;

放射性放射--にさらされない8.places;

9.Strongおよび振動なしの場所;

電磁石の騒音干渉がないところ10.Locations。

注意をワイヤーで縛ること

●主力供給のために単相220Vを使用しないことを推薦する

段階の欠乏による電気分解コンデンサーへの損害を与えるかもしれないかどれが。

●配線をパワーのの間に変えてはいけない、さもなければにより電気を引き起こすかもしれない

衝撃か傷害。

●専門の技術者、さもなければそれによって配線か点検を行いなさい

感電かプロダクト失敗をもたらすかもしれない。

●注意深く配線および電源を確認するため。出力回路

異なった電圧の間違いか適用をワイヤーで縛ることがショートさせた原因であるように。

ブレーキは機械損傷か人身傷害で起因するかもしれない欠陥の上で起こる時作動しない。

●のU、VおよびWターミナルに入力パワーケーブルを接続してはいけない

ドライブ。さもなければ、サーボ運転者は傷つく。

●ワイヤーで縛った場合、送電線および信号ケーブルを同じ管を通して渡さないし、それらを一緒に束ねてはいけない。

2間の間隔は干渉を避ける以上30cmあるべきである。

●運転者のアース端子は漏出を避け、システムの干渉を減らすために基づいていなければならない

そしてグラウンド ワイヤーの直径は電源ラインの上の同じとまたはべきである。

●AC電源およびDC電源サーボ単位に接続した場合、指定ターミナルに接続しなさい。

そうする失敗は機能不全か火で起因するかもしれない。

●ワイヤーで縛る長さのために、命令入力ラインは3mまでおよびエンコーダーである

ラインは20mまでである。

●信号ケーブルおよびエンコーダー ケーブルのためにねじれ二線式保護されたケーブルを、使用しなさい

地面単一の端が付いている盾。

●運転者のU、V、WターミナルおよびのU、VおよびWターミナル

モーターは名前に従って一つずつ接続されるべきである。それが間違って接続されれば、モーターは正常に作動できない。

●共通DCバス プロダクトは感圧性の抵抗器および配線を要求する

安全である。

●力が少なくとも5分の間消えていた後力を点検しなさい。

電源はサーボ ドライブの中に、高圧残るかもしれない切られる。従って電源は切られた5分後、力ターミナルにの内の触れてはいけない、さもなければにより感電を引き起こすかもしれない。

●電源-入/切を頻繁に回してはいけない。それが必要にである時

オン/オフ絶えず回転は力、それまたは1分のより少しを一度制御する。サーボ運転者の電源セクションにコンデンサーがあるので、オン/オフ電源の間の大きい現在充満（0.2秒の充満時間）の流れ。従って、力がオン/オフ頻繁に回れば、サーボ運転者の中の主要な回路部品の性能は低下する。

●ターミナル ブロックねじが緩いですか、またはケーブルがあるとき力を適用してはいけない

緩く。さもなければ、それにより火を引き起こすかもしれない。

●次の位置の適切な保護の手段を、さもなければ取りなさい

機械は傷つくかもしれない:

1. 静電気による干渉を引き起こす位置;

2. 強い電界か強磁場を作り出す場所;

3. 放射の放射があるかもしれない位置;

4. 近くの電源コードが付いている場所。

パネルは5つのボタンおよび5つのデジタル管を含んでいる。

5つのボタンの一般的な機能は次テーブルで示されている。

他の質問:

Q1. 適したモデルを選ぶ方法か。
:評価される力、流れ、電圧のためのあなたの条件を確認しなさい、

適したモデルに基づかせていた私達のモデル リストをトルクを与え、選びなさい;

Q2. プログラミング システムを置く方法か。
:私達のサーボ ドライブ サポート グローバル通信の議定書:Modbus/CANopen/EtherCAT、

ちょうどあなたの経験に続くプログラミングを作るため;

Q3. 私達のサーボ・システムについての出力領域は何であるか。
:私達の出力領域は0.2-110KWを、達するあなたの条件にカバーする;

Q4. フィードバックが使用している私達をインターフェイスさせるエンコーダーは何であるか。
:私達に多数のエンコーダーのフィードバック インターフェイスが、のようなある:増加/ワイヤー セービングのエンコーダー、

17 bit/23 bit/24ビット絶対エンコーダー、リゾルバー エンコーダー、等。

証明書

1. セリウム（EUの安全基準）;
2. IEC/EN61800-5-1:2007年（セクション5-1の電気、上昇温暖気流およびエネルギーのための安全要求事項の

国民標準的なGB12668.501-2013に相当する可変的な速度の電気運転者システム）、;

3、IEC/EN61800-3:2004年+ A1 （速度制御の電気運転者システム パート3電磁適合性

国民標準的なGB12668.3-2012に相当する標準そして特定のテスト方法）。

質の点検:

4回の生産のテスト
 hoursTesting 2倍24
船積みの前の100%の点検

受渡し時間および船積みの方法

1. 小さい順序のために私達は1週以内の配達常にできる。

2. 私達のプロダクトは空気、土地または海を経てshippiedできる。
