詳細情報 |
|||
| 電圧: | 380V | 力: | 1つのkw |
|---|---|---|---|
| 評価される流れ: | 2.6 A | 定格速度: | 2500のRPM |
| 評価されるTorgue: | 4 nm | 段階: | 3段階 |
| モーター フランジのサイズ: | 130mm | 通信プロトコル: | Modbus/CANopen/EtherCAT |
| エンコーダー: | 17/23の24のビット絶対エンコーダー | 適用: | 印字機 |
| ハイライト: | 2.6A ACサーボ・システム,380V ACサーボ・システム,380V ACサーボ運動制御システム |
||
製品の説明
印字機のための380V ACサーボ・システムの位置/速度/トルク制御

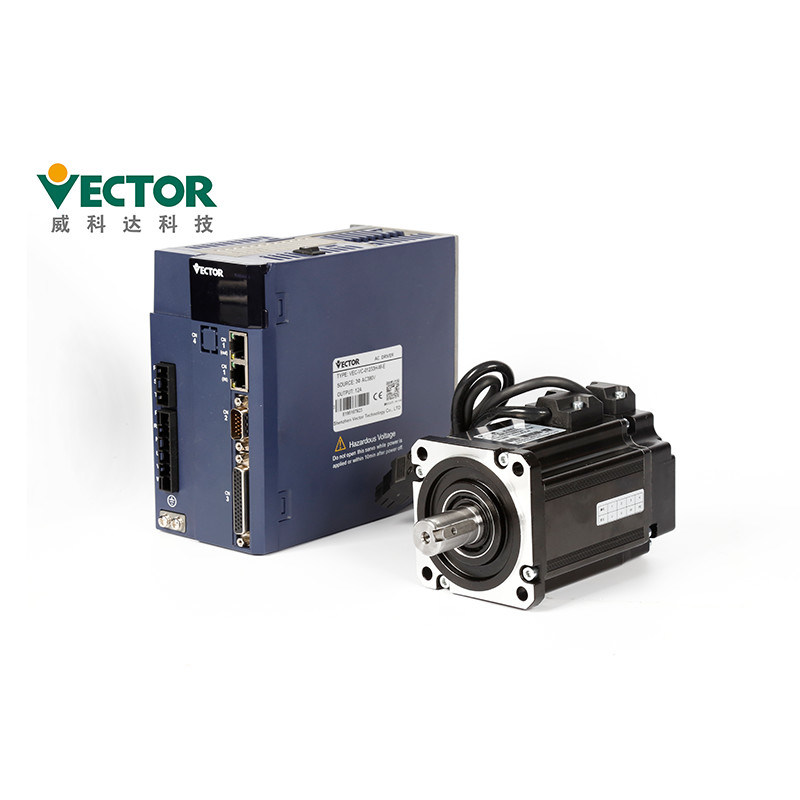

サーボ ドライブ+サーボ モーター
力は200W-110KWをカバーする
単一/三相220V/380V
Modbus/CanOpen/EtherCAT
位置、速度およびトルクの制御モード
増加2500ライン+ホールのエンコーダー;増加2500ライン;ビット玉川の17/23の絶対エンコーダー;
ビットNikonの24の絶対エンコーダー
製品の説明
| プロダクト | ACサーボ・システム |
| ブランド | ベクトル |
| モデルいいえ。 | VEC-VC-00733HC-M-E/130MB-00125A33F-MF2 |
| 力 | 1KW |
| 電圧 | 380V |
| 段階 | 三相 |
| 定格速度 | 2500のrpm |
| 評価される流れ | 2.6A |
| 評価されるTorgue | 4 Nm |
| 通信プロトコル | Modbus/CANopen/EtherCAT |
| エンコーダー | 増加2500ライン+ホールのエンコーダー;増加2500ライン;ビット玉川の17/23の絶対エンコーダー; ビットNikonの24の絶対エンコーダー |
サーボ・システムの仕事はいかにあるか。位置の制御モデル、速度制御モデルおよびTrogueの制御モデル。
| 電圧 | 制御モード | 単相/三相全制御の改正 SVPWM調節 |
| エンコーダー | エンコーダーのフィードバック | 増加2500脈拍+ホールのエンコーダー; 増加2500脈拍; 17bit玉川の絶対エンコーダー; 23bit玉川の絶対エンコーダー; 24bit Nikonの絶対エンコーダー; |
| 脈拍命令は入った | 脈拍のタイプ | 差動入力、開いたコレクター |
| 周波数範囲 | 差動入力:0-500kHzの1usより大きい脈拍幅 開いたコレクター:0-300kHzの2.5usより大きい脈拍幅 |
|
| 脈拍モード | 脈拍+方向;ABのプラス;CW+CCW; | |
| アナログ入力 | 電圧範囲 | -10Vへの10V |
| 入れられたインピーダンス | 10kΩ | |
| 最高の頻度 | 1.5kHz |
サーボ ドライブについてのサーボ ドライブ記述Detaails、サーボ ドライブ モデルを選び取付けをする方法をか。
●乾燥した、丈夫なプラットホームに運転者を取付けなさい。よい換気を維持しなさい
取付けの間の熱放散およびよい基づいていることを維持するため。
●機能不全を避けるために指定方向に取付けなさい。
●取付けた場合、サーボ運転者がで指定されて飼われることを確認しなさい
キャビネットおよび他の機械の内部の表面からの間隔、さもなければそれにより火か機能不全を引き起こすかもしれない。
●次の環境に取付けなさい:
直接日光のない1.places;
周囲温度が0の°のCから55 °の範囲にCあるところ2.Locations;
0%から95%の範囲の3.Relative湿気、および凝縮無し;
水滴、蒸気、塵および油性塵の自由な4.Locations;
高熱装置がないところ5.Locations;
6.Non腐食性の、可燃性ガスおよび液体の場所;
7.Itは水、オイルおよび薬をはねかけて容易ではない;
放射性放射--にさらされない8.places;
9.Strongおよび振動なしの場所;
電磁石の騒音干渉がないところ10.Locations。
付属品
| 付属の名前 | イメージ | ||
| Satandardの予備品 | 力ターミナル | |
E1のE2構造ドライブに合わせなさい |
| Cn3エンコーダーのプラグ | 運転者の側面のエンコーダーのプラグ | ||
| Cn4制御端末装置のプラグ | 入出力信号ターミナル、ユーザーの配線 | ||
| エンコーダーの関係ライン | 標準的なケーブル長は顧客に従って3、5、8、10、13、15メートル、である 必要性は独立したコネクターを提供する |
||
| 電力線 | 標準的なケーブル長は顧客に従って3、5、8、10、13、15メートル、である 必要性は独立したコネクターを提供する |
||
| ドライブ監視ライン | リモート・モニタリングおよびファームウェア更新ができるようにソフトウェアを接続し、調節しなさい | ||
| 予備品の購入 | RS232アダプター ケーブルへのUSB | 必要ならば、自己の購入 | |
| イーサネット通信回線 | 必要ならば、自己の購入 |
証明書
1. セリウム（EUの安全基準）;
2. IEC/EN61800-5-1:2007年（変数のセクション5-1の電気、上昇温暖気流およびエネルギーのための安全要求事項
速度の国民標準的なGB12668.501-2013に相当する電気運転者システム）、;
3、IEC/EN61800-3:2004年+ A1 （速度制御の電気運転者システム パート3電磁適合性標準
そして国民標準的なGB12668.3-2012に相当する特定のテスト方法）。
受渡し時間および船積みの方法
| 量 | 1-5のキット | 50-100のキット | 200-500のキット |
| 受渡し時間 | 3日以内に | 5-10日 | 15-25日 |
1. 小さい順序のために私達は1週以内の配達常にできる。
2. 私達のプロダクトは空気、土地または海を経てshippiedできる。
