詳細情報 |
|||
| 電圧: | 220V | 力: | 1つのkw |
|---|---|---|---|
| 評価される流れ: | 5.4 A | 定格速度: | 3000のRPM |
| 評価されるTorgue: | 3.3 Nm | 段階: | 3段階 |
| モーター フランジのサイズ: | 80mm | 通信プロトコル: | Modbus/CANopen/EtherCAT |
| エンコーダー: | 17/23の24のビット絶対エンコーダー | 適用: | 印字機 |
| ハイライト: | 1000W閉じたループのサーボ・システム,3.3Nm閉じたループのサーボ・システム,3.3Nmは閉じたループのステッピング モーターのキットを |
||
製品の説明

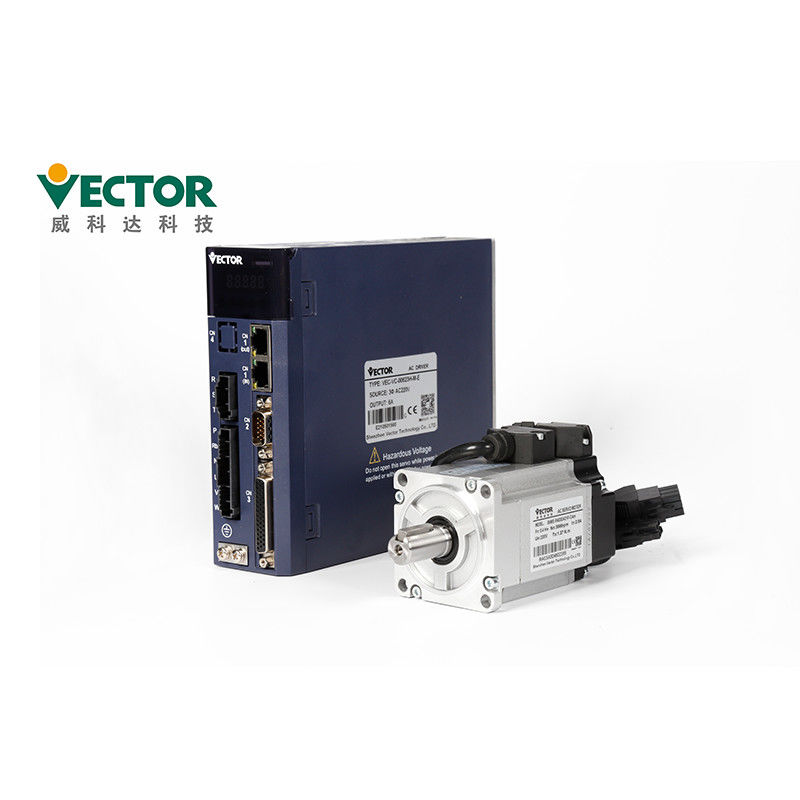

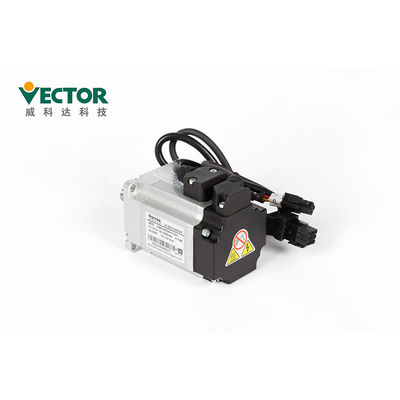

1000W 3.3Nmは十分にサーボ モーターを搭載する閉じたループのサーボ・システムのサーボ ドライブを
サーボ ドライブ+サーボ モーター
力は200W-110KWをカバーする
単一/三相220V/380V
Modbus/CanOpen/EtherCAT
製品の説明
| プロダクト | AFullyの閉じたループのサーボ・システム |
| ブランド | ベクトル |
| モデルいいえ。 | VEC-VC1-00623M-M-E/80ME-00130A23-CF2 |
| 力 | 1KW |
| 電圧 | 220V |
| 段階 | 三相 |
| 定格速度 | 3000のrpm |
| 評価される流れ | 5.4A |
| 評価されるTorgue | 3.3 Nm |
| 通信プロトコル | Modbus/CANopen/EtherCAT |
| エンコーダー | 増加2500ライン+ホールのエンコーダー;増加2500ライン;ビット玉川の17/23の絶対エンコーダー; ビットNikonの24の絶対エンコーダー |
サーボ ドライブについてのサーボ ドライブ記述Detaails、サーボ ドライブ モデルを選び取付けをする方法をか。
●乾燥した、丈夫なプラットホームに運転者を取付けなさい。よい換気を維持しなさい
取付けの間の熱放散およびよい基づいていることを維持するため。
●機能不全を避けるために指定方向に取付けなさい。
●取付けた場合、サーボ運転者がで指定されて飼われることを確認しなさい
キャビネットおよび他の機械の内部の表面からの間隔、さもなければそれにより火か機能不全を引き起こすかもしれない。
| 取付け 環境 条件 |
大気圧 | 86~106kPa |
| Mbientの湿気 | 0~55℃ | |
| 周囲温度 | 0~90%RH | |
| IPの評価 | IP20 | |
| 振動 | 0~4.9m/s^2 |
付属品
| 付属の名前 | イメージ | ||
| Satandardの予備品 | 力ターミナル | |
E1のE2構造ドライブに合わせなさい |
| Cn3エンコーダーのプラグ | 運転者の側面のエンコーダーのプラグ | ||
| Cn4制御端末装置のプラグ | 入出力信号ターミナル、ユーザーの配線 | ||
| エンコーダーの関係ライン | 標準的なケーブル長は顧客に従って3、5、8、10、13、15メートル、である 必要性は独立したコネクターを提供する |
||
| 電力線 | 標準的なケーブル長は顧客に従って3、5、8、10、13、15メートル、である 必要性は独立したコネクターを提供する |
||
| ドライブ監視ライン | リモート・モニタリングおよびファームウェア更新ができるようにソフトウェアを接続し、調節しなさい | ||
| 予備品の購入 | RS232アダプター ケーブルへのUSB | 必要ならば、自己の購入 | |
| イーサネット通信回線 | 必要ならば、自己の購入 |
証明書
1. セリウム（EUの安全基準）;
2. IEC/EN61800-5-1:2007年（変数のセクション5-1の電気、上昇温暖気流およびエネルギーのための安全要求事項
速度の国民標準的なGB12668.501-2013に相当する電気運転者システム）、;
3、IEC/EN61800-3:2004年+ A1 （速度制御の電気運転者システム パート3電磁適合性標準
そして国民標準的なGB12668.3-2012に相当する特定のテスト方法）。
他の質問:
Q1. 適したモデルを選ぶ方法か。
:評価される力、流れ、電圧のためのあなたの条件を確認しなさい、
適したモデルに基づかせていた私達のモデル リストをトルクを与え、選びなさい;
Q2. プログラミング システムを置く方法か。
:私達のサーボ ドライブ サポート グローバル通信の議定書:Modbus/CANopen/EtherCAT、
ちょうどあなたの経験に続くプログラミングを作るため;
Q3. 私達のサーボ・システムについての出力領域は何であるか。
:私達の出力領域は0.2-110KWを、達するあなたの条件にカバーする;
Q4. フィードバックが使用している私達をインターフェイスさせるエンコーダーは何であるか。
:私達に多数のエンコーダーのフィードバック インターフェイスが、のようなある:増加/ワイヤー セービングのエンコーダー、
17 bit/23 bit/24ビット絶対エンコーダー、リゾルバー エンコーダー、等。
