詳細情報 |
|||
| 電圧: | 380V | 力: | 4KW |
|---|---|---|---|
| 段階: | 三相単一フェーズ | 通信プロトコル: | Modbus/CANopen/EtherCAT |
| エンコーダー: | 2500ライン ホールの増加エンコーダー | 評価される流れ: | 7A |
| 入力: | アナログ/脈拍 | 制御モード: | 位置/速度/トルク |
| 適用: | プリンター、パッキング機械 | 頻度: | 4KHz |
| ハイライト: | 380V ACサーボ ドライブ,4KW ACサーボ ドライブ,4KW ACサーボ運転者 |
||
製品の説明

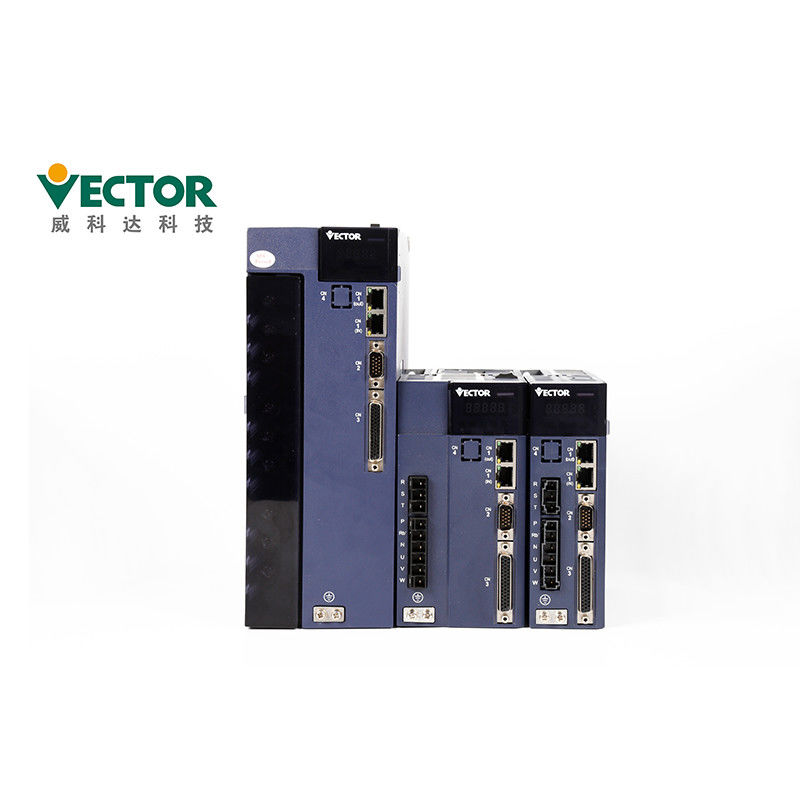

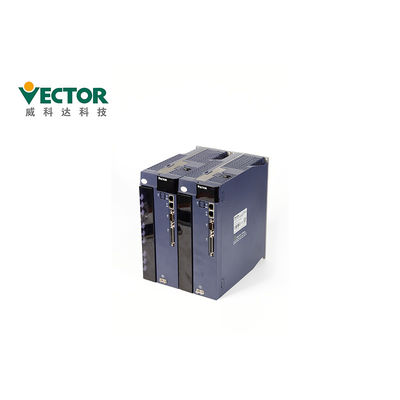

380V 4KW ACサーボ運転者の塗布の縦のパッキング機械
項目名前:ACサーボ ドライブ
力: 4KW
段階:単一/三相380V
コミュニケーション タイプ:Modbus/CanOpen/EtherCAT
制御モード:位置、速度およびトルクの制御モード
エンコーダー:ビット玉川の17/23の絶対エンコーダー;ビットNikonの24の絶対エンコーダー
製品の説明
| 製品名 | ACサーボ ドライブ |
| ブランド | ベクトル |
| モデルいいえ。 | VEC-VC-00733H-M-E |
| Power4 | KW |
| 電圧 | 380V |
| 段階 | 三相 |
| 評価される流れ | 7A |
| 通信プロトコル | Modbus/CANopen/EtherCAT |
| エンコーダー | 23ビット玉川の絶対エンコーダー |
サーボ ドライブ仕事はいかにあるか。位置の制御モデル、速度制御モデルおよびTrogueの制御モデル。
| 電圧 | 制御モード | 単相/三相全制御の改正 SVPWM調節 |
| エンコーダー | エンコーダーのフィードバック | 増加2500脈拍+ホールのエンコーダー; 増加2500脈拍; 17bit玉川の絶対エンコーダー; 23bit玉川の絶対エンコーダー; 24bit Nikonの絶対エンコーダー; |
| 脈拍命令は入った | 脈拍のタイプ | 差動入力、開いたコレクター |
| 周波数範囲 | 差動入力:0-500kHzの1usより大きい脈拍幅 開いたコレクター:0-300kHzの2.5usより大きい脈拍幅 |
|
| 脈拍モード | 脈拍+方向;ABのプラス;CW+CCW; | |
| アナログ入力 | 電圧範囲 | -10Vへの10V |
| 入れられたインピーダンス | 10kΩ | |
| 最高の頻度 | 1.5kHz | |
| DI/DOのインターフェイスの種類 | NPN/PNP | |
| コミュニケーション | Modbus/CANopen/EtherCAT | |
| 位置モード | 命令入れられた方法 | 脈拍命令 内部計画の位置 >目標位置、速度、加速および減速による計画 時間 >台形速度のカーブ >立方速度のカーブ >絶対/相対的なコマンド モード |
| 指示の滑らかになるモード | 低域ろ過/中央のろ過 | |
| 電子ギヤ比率 | N/M;（M=1~2147483647、N=1~2147483647） | |
| トルクの限界 | 内部トルクの限界/アナログのトルクの限界 | |
| 正方向送りの補償 | 速度の正方向送り/トルクの正方向送り | |
| トルクの補償 | 固定トルクの補償/アナログのトルクの補償/ 自動トルクの補償; |
|
サーボ ドライブについてのサーボ ドライブ記述Detaails、サーボ ドライブ モデルを選び取付けをする方法をか。
 パネルは5つのボタンおよび5つのデジタル管を含んでいる。5の概要機能 ボタンは次テーブルで示されている。 |
|
| キー名 | 主機能 |
| モード | モード スイッチ、前のメニューへのリターン |
| ▲（加えなさい） | 増加のLEDのデジタル管の点滅のビット値 |
| ▼（12月） | LEDのデジタル管の点滅ディジットの価値を減らしなさい |
| ◄◄ （転位） | 左にLED点滅の管を動かす;データの高い値を点検する 長くより5ビット;欠陥調整;Fn機能を実行しなさい |
| 置きなさい | 読み書きパラメータ値 |
証明書
1. セリウム（EUの安全基準）;
2. IEC/EN61800-5-1:2007年（セクション5-1の電気、上昇温暖気流およびエネルギーのための安全要求事項の
国民標準的なGB12668.501-2013に相当する可変的な速度の電気運転者システム）、;
3、IEC/EN61800-3:2004年+ A1 （速度制御の電気運転者システム パート3電磁適合性
国民標準的なGB12668.3-2012に相当する標準そして特定のテスト方法）。
受渡し時間および船積みの方法
1. 小さい順序のために私達は1週以内の配達常にできる。
2. 私達のプロダクトは空気、土地または海を経てshippiedできる。
| 量 | 1-5のキット | 50-100のキット | 200-500のキット |
| 受渡し時間 | 3日以内に | 5-10日 | 15-25日 |
| サーボ ドライブのパッキングの細部 | |||||
| プロダクト | E1 （3-6A） | E2 （7-12A） | E3 （16-27A） | C015 （32-38A） | C022 （45-60A） |
| Ctn。サイズ | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
